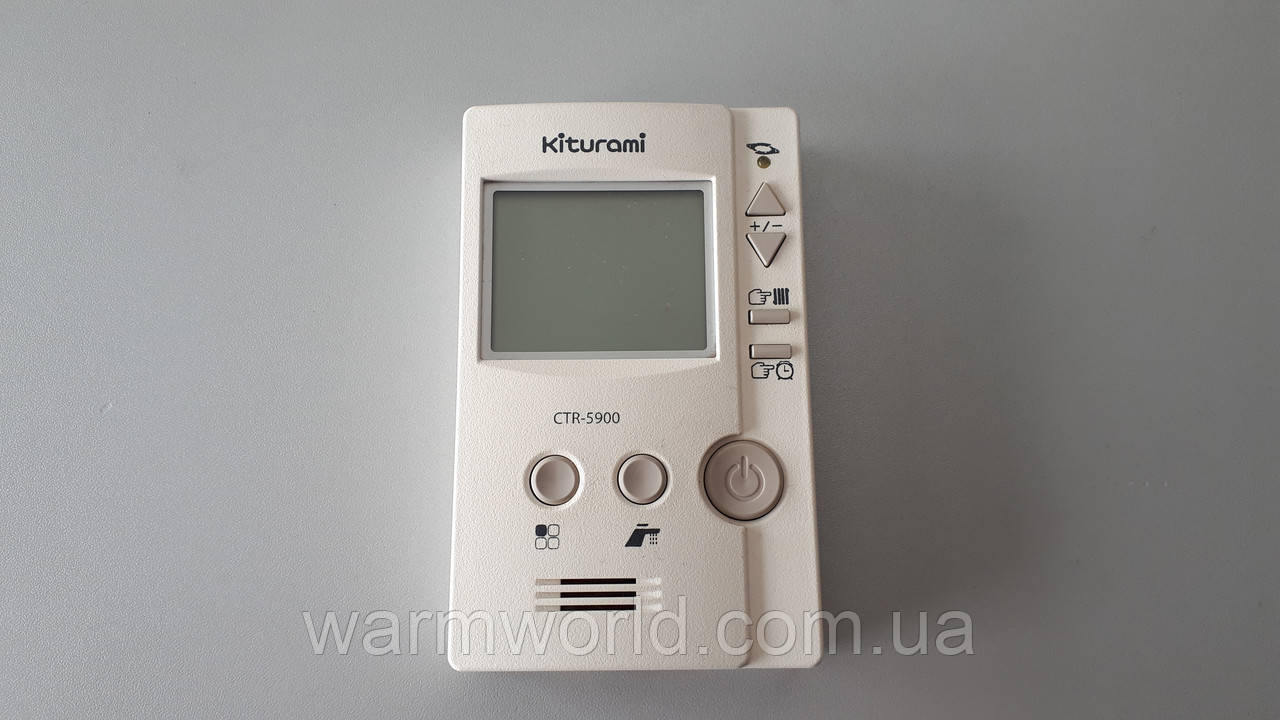

Пульт управління CTR-5900 Kiturami

Пульт управління CTR-5900 Kiturami

Функціонал як у 5700

1.Дисплей 2.Кнопка вибору режимів* 3.Режим опалення 4.Режим таймер 5.Режим відсутність** 6.Режим Душ 7.Індикатор роботи котла 8.Підвищення/пониження кімнатної температури 9.Вибір температури теплоносія (45; 55; 65; 75; 85 С відповідно) 10. Вибір режиму - очікування/таймер 11.Кнопка включення/вимикання** 12.Індикація горіння в камері горіння 13.Фактична температура в кімнаті 14.Задана кімнатна температура 15.Таймер роботи котла (хвилини) 16.Таймер очікування (годинник)

*При виборі того чи іншого режиму, горить індикація (№ 3, 4, 5).

**Автоматично вмикається котел при кімнатній температурі 10 С, електроніка не

допустить розмерзання системи опалення, коли Вас (споживача ) немає вдома

Кнопка вибору режиму «Душ» допомагає вирішити проблему недостатньо нагрітою водою великого обсягу, наприклад при розборі декількома точками

Режим « Присутність»

1) Натисканням кнопки, встановити режим «Присутність»

(при послідовному натисканні кнопки «Присутність»-«Таймер»-«Відсутність» на Дисплеї по черзі з'являється індикація режимів)

2) Натисканням кнопок «Вгору» / «Вниз»

Виберіть бажану температуру в приміщенні

(котел працює тільки в тому випадку, якщо обрана температура вище кімнатної температури)

3) Натисканням кнопки вибирається температура теплоносія

( послідовним натисканням кнопки встановлюється температура«45» – «55» – «65» – «75» – «85»)

При утримуванні кнопки «Температура теплоносія» більше 5 секунд натиснутою, дисплей покаже фактичну температуру теплоносія.

Режим «Відсутність»

(в режимі «Відсутність» підтримується мінімальна температура в приміщенні (10 С), цей режим запобігає промерзанню котла, системи опалення та приміщення)

Режим «Душ»

1) Натисніть кнопку «Душ», якщо необхідно отримати великий обсяг гарячої води.

(в режим ГВП котел переходить і без вибору режиму «Душ». При закінченні розбору води, котел знаходиться в режимі готовності нагріву ГВП 5 хв, після цього переходить у вибраний раніше режим нагріву системи опалення)

2) Через 2 години 30 хвилин котел перейде у вибраний раніше режим нагріву системи опалення

(при безперервному використанні ГВП 2год 30хв, котел автоматично перейде на нагрів системи опалення.

Це необхідно для підтримки кімнатної температури і не допустить розмерзання системи опалення)

3) Температура ГВП

Температура ГВС встановлюється після натискання на кнопку «Душ» За замовчуванням він дорівнює 35 С. У режимі «Душ» температура води = 70 З, і вона не регулюється.

Режим «Таймер»

1) Виберіть режим «Таймер»

(котел працює протягом 20 хвилин, потім на 2 години припиняє роботу, знову працює протягом 20 хвилин, потім на 2 години припиняє роботу і так далі)

2) Зміна параметра «хвилини» і «годинник»

Натисніть кнопку «Таймер», потім натисканням кнопок «Вгору» / «Вниз» встановіть бажаний час роботи котла в хвилинах (М).

Натисніть кнопку «Таймер», потім натисканням кнопок «Вгору» / «Вниз» встановіть бажаний час очікування котла в годинах (Н). Це час, коли котел не працює.

При утримуванні кнопки «Таймер» більше 5 секунд натиснутою, дисплей покаже 10 останніх кодів помилок в роботі котла.
