Thermasis ECO HEAT KP від виробника Thermasis / BOYSIS c особливою технологією подвійного проходу через теплообмінник продуктів згоряння, газів. Використовується для опалення приміщень площею до 250 м2. Опалювальний агрегат працює на будь-якому виді твердого палива (кокс, кам'яне та буре вугілля, дрова), горіння на природній тязі. Для завдань другого контуру, підігріву або підготовки гарячої води використовуються окремо бойлери непрямого або комбінованого нагріву (Ariston PRO1 R 100 VTS/VTD, Gorenje GBK 100, 150, 200 LN, RN), які через підключений до опалювального контуру, забирають частину теплової енергії і передають її в гладкотрубние спіральний теплообмінник. На відміну від сталевих аналогів, є можливість збільшення потужності з додаванням секцій в середній частині конструкції.

Оскільки колосникова решітка має водяну сорочку (водяне охолодження), котел буде функціонувати на підігрів рідини навіть при малій кількості пального, поки все не вигорить. Секції виготовляються з пластичного чавуну EN GJL-200 - що дає тривалий термін служби.

BOYSIS монтують як з відкритою, природного, гравітаційною циркуляцією теплоносія завдяки великим діаметрам підключення, так і в закритих системах з примусовою циркуляцією (діє насос). Оскільки різні види пального мають різну тепловіддачу, вихідна потужність буде варіюватися від максимального до мінімального значення зазначених у таблиці нижче.

Котли з кількістю секцій більше 6, рекомендовані для систем з примусовою циркуляцією для кращого теплозабора.

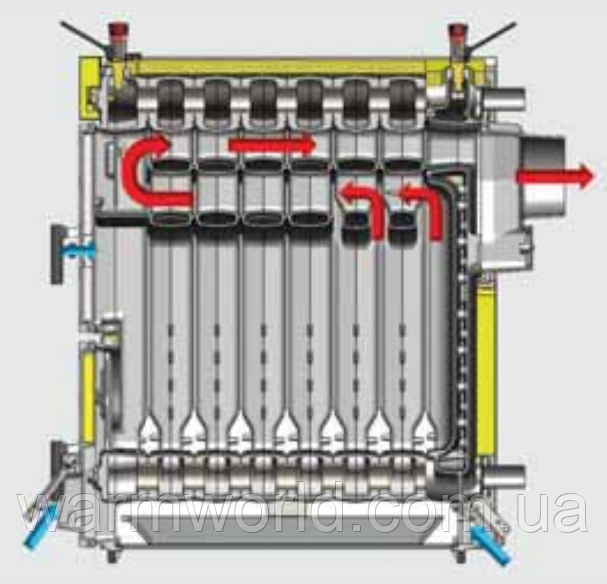

Схематичне зображення технології двох прохідного видалення димових газів

Основні характеристики:

• Спалювання дров, бурого вугілля, коксу та пелети (з комбінованою пальником для паливних гранул)
• Висока теплопередача завдяки продуманому дизайну, ребристої конструкції чавунного теплообмінника
• Горіння управляється термомеханічним регулятором тяги Regulus RT4 - первинний впуск повітря
• Ручне регулювання, вторинний впуск повітря на задній панелі приладу
• Шкала термометра IMIT
• Надійні системи регулювання
• Нижній колосник з водяним охолодженням
• Величезні дверці для завантаження палива
• Корпус з сірого чавуну EN-GJL 200, хороша обробка
• Корозійна стійкість
• Легко обслуговування та догляд
• Ремонтопридатність
• Гарантійний термін служби-1 рік

Технічні характеристики Thermasis ECO HEAT KP

Котел спроектований таким чином, що б віддавати тепло у відповідності з потужністю. Різниця між подачею і зворотною лінією не повинна перевищувати 20-30 °C. Неправильне використання тягне за собою відкладення солей на стінках, що з часом зменшує проток і загрожує локальним перегріву теплообмінника і пошкодженням основної частини виробу.

Thermasis ECO HEAT KP - процес роботи пов'язаний виділенням продуктів горіння (зола, сажа) і специфічного запаху, тому монтаж слід робити в окремому приміщенні. Забезпечити достатню циркуляцію свіжого повітря для підтримки процесу спалювання палива. Обов'язково наявність вентиляційного отвору розмірами 40 х 40 см на висоті 40 см від рівня стелі.

Рекомендовані зазори навколо вироби

Відкрита система циркуляції теплоносія

Розширювальний бак з природною циркуляцією повинен бути змонтований у найвищій точці гідравлічної схеми. Бак компенсує надлишки об'єму рідини при її нагріванні. В запобіжних лініях не повинно бути ніякої запірної арматури (клапанів) і т. д. між топкою і баком. Монтаж в лінію подачі і обратки якомога ближче до корпусу використовуючи мінімальний вертикальний шлях з'єднання.

Для правильного розрахунку обсягу розширювального бака використовують 2 варіанти:

- об'єм води в системі опалення / 12,5;

- потужність апарату в кВт * 2,15.

Якщо для експлуатації з котлом використовується циркуляційний насос, обов'язково розмістити між впускними і випускними штуцерами насоса байпасні лінію, яка зробить максимальну подачу води, коли насос буде вимкнений, а в топці горить паливо при аварійному відключенні електрики.

Коли тільки починається нагрівання, температура струменя теплоносія досить низька. Тому допускається тимчасова конденсація водяної пари в газах продуктів згоряння та на зовнішніх стінках теплообмінника. Рідко коли з-за цього виникають проблеми з функціональністю, оскільки після прогрівання все нормалізується. Але все ж таки не рекомендується використовувати прилад в режимі постійної конденсації. Якщо у Вас на стінках всередині топки спостерігаються вологі сліди, значить з часом може виникати смоляний наліт на чавуні, що погіршує його нагрівання і впливає на термін служби всього виробу.

Рекомендуется использование одного из 2 методов предотвращения конденсации в продуктах сгорания:

- установка трехходового термостатического клапана, например Herz Teplomix DN 32 артикул 1776614. При взаимодействии с клапаном, горячая струя будет сразу поступать на подачу через резервную линию, пока значение уровня нагревания воды не поднимется до 55 °C. При 63 °C байпас полностью отключается.

- установка терморегулятора для контроля циркуляционного насоса, который не задействован, пока тепло не будет выше установленного значения. Вода нагреется быстрее, конденсация будет минимальная.

При сжигании древесины время горения можно регулировать с помощью воздушной заслонки на задней панели на выхлопном патрубке (вторичный воздушный клапан), закрывая или открывая ее.

При закрытой заслонке время горения увеличивается, но снижается уровень нагрева жидкости теплопередачи.

Терморегулятор Regulus RT4 монтируется в верхней части корпуса. Во время сжигания горизонтальные числа показывают нужную температуру воды. После установки терморегулятора следует настроить поднимающий крюк для регулятора.

Загрузить котел, зажечь огонь. Довести нагреваемую жидкость до 60 °C. На терморегуляторе установить 60 °C. Закрепить один конец цепочки к первичной воздушной заслонке. Другой конец закрепить на крюк терморегулятора и отрегулировать натяжение цепочки, так чтобы остался зазор в 2 мм между заслонкой и отверстием в нижней дверце.

Производитель уверяет работоспособность котла не меньше 10 лет, а если не пренебрегать простым правилами своевременного обслуживания, то использовать конструкцию можно гораздо дольше.

Четыре простых правила в обслуживании:

1. очистка зольного отсека при его заполнении;

2. использование мягкой воды в качестве теплоносителя (жесткая вода гарантирует образование накипи и уменьшении проходимости);

3. поддержание постоянного необходимого объема воды в предназначенной емкости;

4. вовремя устранять текущие неполадки с дымоходом (проверка, чистка, реконструкция или замена).

Транспортируется котел лежа на поддоне закрепленный двумя стропами:

Обшивка отдельно в картонной коробке
